Connecting an Instrument
실시간 모드에서 COM Agent는 직렬(COM) 연결을 통해 기기로부터 측정 데이터를 직접 읽습니다.
1. 하드웨어 연결
- 직렬 케이블 또는 USB-직렬 어댑터를 사용하여 기기를 PC에 연결합니다. 일부 기기(CBT1.2, NovoHaze TX)는 특수 케이블이 필요합니다 — 개요를 참조하십시오.
- 기기의 전원을 켭니다.
2. 연결 설정 선택

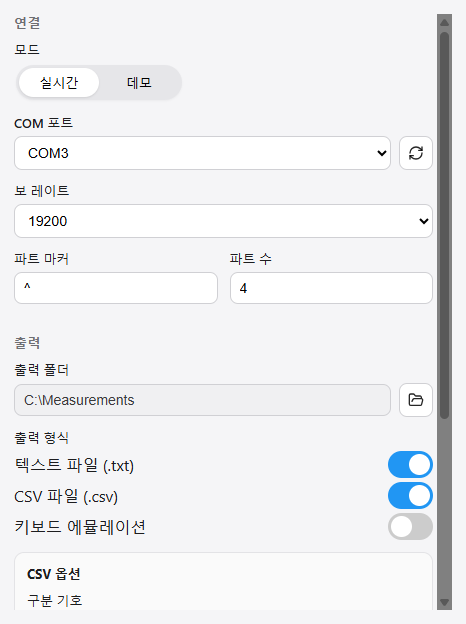

왼쪽 연결 섹션에서:
| 설정 | 설명 |
|---|---|
| 모드 | 직렬 포트에서 읽으려면 실시간으로 설정합니다. (하드웨어 없이 앱을 사용해 보려면 데모를 사용하십시오 — 데모 모드 참조.) |
| COM 포트 | 기기가 연결된 포트를 선택합니다. 어댑터를 연결한 후 포트를 다시 스캔하려면 새로 고침 버튼을 클릭하십시오. |
| 보 레이트 | 직렬 속도입니다. Rhopoint 기기의 기본값은 19200입니다. |
| 파트 마커 | 기기가 완전한 데이터 세트의 각 파트를 표시하기 위해 출력하는 문자입니다. 기본값은 **^**입니다. |
| 파트 수 | 몇 개의 파트 마커가 하나의 완전한 데이터 세트를 구성하는지를 나타냅니다. 기본값은 4입니다. |
파트 마커와 파트 수는 측정이 완료되었는지를 COM Agent에 알려줍니다. 데이터 세트는 예상되는 수의 마커가 수신되고 줄이 끝났을 때에만 기록됩니다 — 이는 절반만 수신된 측정값이 저장되는 것을 방지합니다. 기본값은 Rhopoint 기기에 맞춰져 있으므로 Rhopoint 지원팀의 안내가 있는 경우에만 변경하십시오.
3. 데이터로 무엇을 할지 선택
각 측정값을 어떻게 저장하거나 전달할지 결정합니다.
이러한 방식을 조합할 수 있습니다(예: CSV 파일을 기록하면서 동시에 평균을 스프레드시트에 입력).
4. 캡처 시작
시작(오른쪽 상단)을 누르고 기기에서 측정을 수행하십시오. 오른쪽의 활동 로그가 데이터 도착을 확인해 줍니다. 자세한 내용은 측정값 캡처를 참조하십시오.
