Ligar um instrumento
No modo Ao vivo, o COM Agent lê os dados de medição diretamente de um instrumento através de uma ligação série (COM).
1. Ligar o equipamento
- Ligue o instrumento ao PC utilizando o seu cabo série ou adaptador USB para série. Alguns instrumentos (CBT1.2, NovoHaze TX) requerem um cabo especial — consulte a visão geral.
- Ligue o instrumento.
2. Escolher as definições de ligação

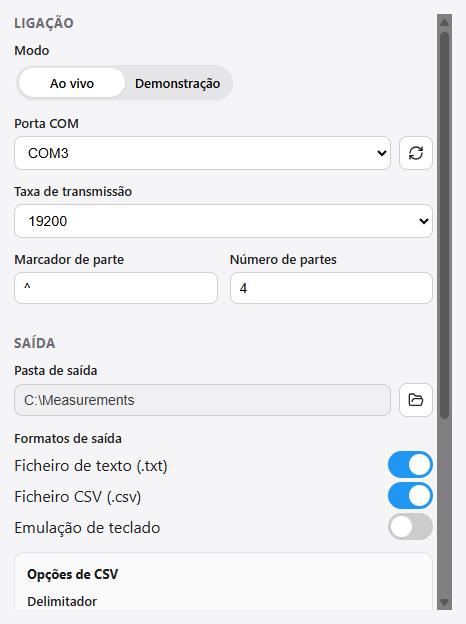

Na secção Ligação à esquerda:
| Definição | Descrição |
|---|---|
| Modo | Defina como Ao vivo para ler de uma porta série. (Utilize Demonstração para experimentar a aplicação sem equipamento — consulte Modo de demonstração.) |
| Porta COM | Selecione a porta à qual o seu instrumento está ligado. Clique no botão atualizar para reanalisar as portas depois de ligar um adaptador. |
| Taxa de transmissão | A velocidade série. O valor predefinido para os instrumentos Rhopoint é 19200. |
| Marcador de parte | O carácter que o instrumento imprime para marcar cada parte de um conjunto de dados completo. O valor predefinido é ^. |
| Número de partes | Quantos marcadores de parte compõem um conjunto de dados completo. O valor predefinido é 4. |
O Marcador de parte e o Número de partes indicam ao COM Agent quando uma medição está completa. Um conjunto de dados só é escrito depois de o número esperado de marcadores ter sido recebido e a linha terminar — isto evita que medições recebidas parcialmente sejam guardadas. Os valores predefinidos correspondem aos instrumentos Rhopoint; só os deve alterar se for aconselhado pelo Suporte Rhopoint.
3. Escolher o que fazer com os dados
Decida como cada medição deve ser guardada ou reencaminhada:
- Escrever ficheiros — consulte Formatos de saída.
- Escrever valores noutra aplicação — consulte Emulação de teclado.
Pode combinar estas opções (por exemplo, escrever um ficheiro CSV e escrever a média numa folha de cálculo).
4. Iniciar a captura
Prima Iniciar (canto superior direito) e faça uma medição no instrumento. O registo de atividade à direita confirma que os dados estão a chegar. Consulte Capturar medições para mais detalhes.
