測定値のキャプチャ

接続を設定し、出力を選択したら、キャプチャの準備は完了です。

開始と停止

開始 (右上) を押します。COM Agent はシリアルポートを開き、受信を開始します。ボタンは停止に変わります。これを押すとセッションが終了し、ポートが解放されます。

キャプチャの実行中は、左側の設定が ロック され、セッションの途中で変更できないようになっています。

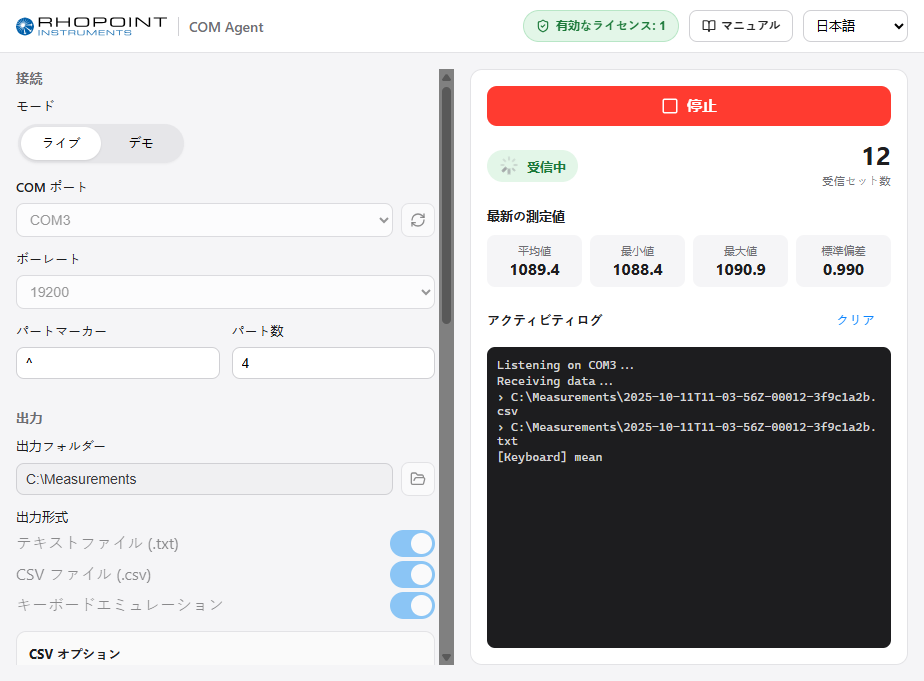

右側には、リアルタイムで何が起きているかが表示されます。

要素	意味
ステータスバッジ	開始前は待機中、キャプチャ中は受信中、接続に失敗した場合はエラーと表示されます。
受信セット数	このセッションでキャプチャした完全な測定値の累積数です。
最新の測定値	直近の測定値の平均値、最小値、最大値、標準偏差です (認識された形式の場合)。
アクティビティログ	イベントのスクロール表示リストです。データの受信、書き出されたファイル (フルパス付き)、キーボード出力、各種の警告が表示されます。空にするにはクリアを使用します。

COM Agent で開始を押します。
通常どおり計測器で測定をトリガーします。
アクティビティログに 「データを受信中…」 と表示され、続いて書き出された各ファイルのパスが表示されます。キーボードエミュレーションが有効な場合は 「[Keyboard]」 のエントリが表示されます。
受信セット数 カウンターが増加し、最新の測定値 が更新されます。

ステータスが エラー に変わった場合 (たとえば、ケーブルが抜けている、または計測器の電源が切れている場合) は、セッションを停止し、接続を確認してから、もう一度開始してください。
